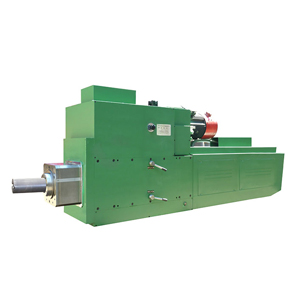

TX130数控型镗铣头
2023/11/21
TX130镗铣头技术参数
1. 镗轴直径Φ130mm（主轴为湖北襄樊产品），铣轴直径Φ221.44mm; 主轴和铣轴之间配合钢套为20CrMnTi，配合精度通过人工研磨来控制。
2. 镗轴锥孔莫氏6号或者为7:24 BT50液压自动拉刀（拉刀爪为台湾进口产品）。
3. 方滑枕截面积380 mm X380 mm，材质为HT300耐磨铸铁含铬铜。
4. 方滑枕行程700 mm，镗轴行程700mm，总行程1400mm; 方滑枕的导轨面为镶T663铜板或者为高强度耐磨锌基合金板，人工配合刮研。
5. 主轴转速：机械4档变速或4档液压自动变速，变频电机，无级调速，主电机功率为22KW。主轴最高转速500转/分，最低转速3~5转/分。最大计算输出扭矩6000Nm。
6. 滑枕和主轴进给分别用两个伺服电机来提供动力并通过电子脉冲手轮可实现分别进给和微动进给，电机功率为27Nm（用户自理）。主轴进给和方滑枕进给传动丝杠均采用P4级磨制滚珠丝杆传动，滚珠丝杆为济宁博特或汉江机床厂产品。滑枕和主轴进给速度为无级调速0～700mm/min(无级调速)。
7. 主轴箱自重5吨，主轴箱和立柱的连接面连接尺寸可根据用户的要求来定制，主轴箱润滑系统为自带的一个550W油泵站集中润滑，主轴箱后部有一个可拆卸的全封闭防护罩。
8. 主轴外购，用38CrMoAlA材料，氮化处理HRC62。铣轴内孔两端镶3个钢套，用20CrMnTi材料，渗碳淬火， （主轴和铣轴之间配合精度通过人工研磨来控制）。主轴生产厂家为襄樊产品。主轴箱变速齿轮全部为磨制齿轮6~7级精度，噪音低。主传动轴承为P5级，全部为瓦房店总厂产品。
9. 主要精度要求
a. 主轴径向跳动 根部 允差：0.015mm
300 mm处 允差：0.025 mm
b. 主轴的轴向窜动 允差：0.012 mm
c. 铣轴的径跳和端跳 允差：0.015 mm
d. 主轴伸出300mm直线度 允差：0.02mm
e. 方滑枕伸出500mm弯度 允差：0.04 mm
10.用户可选用主轴锥孔为BT50/7:24液压自动拉刀、液压自动变速。也可选用主轴锥孔莫氏6号，机械变速。用户也可另外选配直角铣头万能洗头、加长直角洗头、压板、钢件塞铁、液压夹紧座等特殊附件。
11.保质期一年。（我厂也可派员提供现场安装技术支持，指导镗铣头和立柱的联接安装。也可提供镗床整机的立柱、滑座、床身等三大件的参考图纸）。
