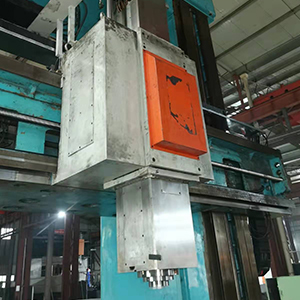

高速型TX160方滑枕式数控龙门立式镗铣（头）主轴箱
2023/11/22
现高速TX160龙门铣头技术参数报告如下：
1.本龙门铣头主轴为高速精密主轴，主轴直径Φ221.44mm，主轴润滑为自身润滑脂润滑，无需加油。2.主轴锥孔为BT60带拉刀机构，拉刀部分为单独油泵站。
3.方滑枕截面积440 mm X440 mm，材质为HT300耐磨铸铁含铬铜。
4.方滑枕伸出1000 mm，方滑枕的导轨面为镶T663铜板或者为高强度耐磨锌基合金板，人工配合刮研。
5.主轴转速：2档液压自动变速，变频电机，无级调速，主电机功率为37KW。主轴最高转速2000-3000转/分。
6.方滑枕用伺服电机来提供动力并通过电子脉冲手轮可实现分别进给和微动进给，电机功率为45Nm（用户自理）。方滑枕进给传动丝杠均采用P4级磨制滚珠丝杆传动，滚珠丝杆为济宁博特或汉江机床厂产品。方滑枕进给速度为无级调速0～700mm/min(无级调速)。
7.主轴箱自重5吨，主轴箱和立柱的连接面连接尺寸可根据用户的要求来定制。
8.主轴外购，主轴箱变速齿轮全部为磨制齿轮6级精度，噪音低。主传动轴承为P5级，全部为瓦房店总厂产品。
9.主要精度要求
a.主轴锥孔跳动根部允差：0.01mm
300 mm处允差：0.02 mm
b.主轴的轴向窜动允差：0.015 mm
c.主轴的径跳允差：0.01mm
d.主轴的端跳允差：0.025mm
10.、主要配件及附件：主轴锥孔为BT50/7:24液压自动拉刀、液压自动变速。配压板4件、1:100钢件塞铁两件。
11.保质期一年。（我厂也可派员提供现场安装技术支持，指导镗铣头和立柱的联接安装。也可提供镗床整机的立柱、滑座、床身等三大件的参考图纸）。
